Автокран Камышин КС-55713-5K-4 на шасси Камаз 43118 (Вездеход 6х6, 25 тонн, стрела 31 метр)
Автокран автомобильный Камышин КС-55713-5К-4 грузоподъемностью 25,0 т с гидравлическим приводом, с жесткой подвеской стрелы смонтированный на шасси КАМАЗ-43118 предназначен для выполнения погрузо-разгрузочных работ и строительно-монтажных работ на рассредоточенных объектах (выполнение рабочих операций с обычными и опасными грузами).
Передвижение крана между объектами предусмотрено по всем видам автомобильных дорог.
Привод крановой установки осуществляется от двигателя шасси с отбором мощности КОМ. Привод от двигателя шасси значительно улучшает экономические, экологические и эргономические показатели шума.
Система гидропривода оснащена надежными гидравлическими компонентами зарубежных и отечественных производителей: планетарные редукторы с высоким запасом крутящего момента.
Кран оборудован стрелой длиной 31 м, имеющей «овоидный» профиль, что делает ее жестче и прочнее, система телескопирования, состоящая из одного гидроцилиндра и системы полиспастов 3 и 4 секций, значительно облегчает стрелу и позволяет выдвигать все секции одновременно, что сокращает время на выполнение крановых операций. Автокран КС-55713-5К-4 имеет увеличенный опорный контур 5,45 м х 6,1 м.
Дополнительные опции:
- Использование в работе дополнительных противовесов массой 1500 кг и 4500 кг позволяет улучшить грузовые характеристики крана на средних и дальних вылетах.
- Для увеличения высоты подъема стрела может быть оснащена решетчатым гуськом длиной 9 метров – для увеличения высоты подъема крюка и рабочей зоны крана. Гусек поставляется в комплекте с крюковой подвеской грузоподъемностью 4 тонны под двукратную запасовку.
| Наименование показателей | Значение |
| Максимальный грузовой момент, т·м | 85 |
| Грузоподъемность максимальная, т / Вылет, м | 25 / 3,4 |
| Профиль стрелы/ Количество секций | Овоидная / 4 |
| Длина стрелы, м | 9,7 – 31,0 |
| Длина удлинителя, м/ Угол наклона, град. | 9,0/0/20/40 |
| Дополнительный противовес (отдельно возимый), т | 4,5 и 1,5 |
| Максимальная высота подъема крюка, м | 31,8 |
| Максимальная глубина опускания крюка, м | 10 |
| Масса груза, при которой допускается телескопирование, т | Lстр.=9,7-19,0 не более 6,0; Lстр.=19,0-25,0 – не более 4,0; Lстр.=25,0-31,0 – не болеее 2,0 |
| Скорость подъема/опускания груза, м/мин: | |
| – номинальная | 6,0 – 24,0 |
| – увеличенная | 12,0 – 24,0 |
| Скорость посадки груза, м/мин | 0,2 -1,6 |
| Частота вращения поворотной части, об/мин | 0,2 – 1,9 |
| Скорость передвижения крана своим ходом, км/ч | до 60 |
| Зона работы, градус | 260° / 360° |
| Прибор безопасности | ОГМ 240 (ОНК-160) |
| Размер опорного контура вдоль х поперек оси шасси, м: | |
| – при выдвинутых балках выносных опор | 5,45 х 6,1 |
| – при втянутых балках выносных опор | 5,45 х 2,27 |
| Шасси | КАМАЗ-43118 |
| Колесная формула | 6 х 6 |
| Двигатель: | |
| – модель | КАМАЗ 740.705-300 |
| – мощность. л.с. (кВт) | 300,5 (221) |

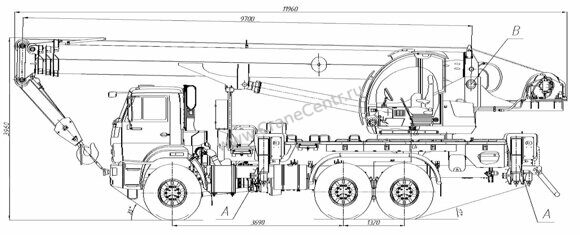

| Габаритные размеры крана в транспортном положении, м | |
| – длина | 11,96 |
| – ширина | 2,55 |
| – высота | 3,965 |
| Масса крана, т / Масса крана с доп. опциями, т | 22,5 |
| Нагрузка на переднюю ось, т | 6,5 |
| Нагрузка на заднюю тележку, т | 16 |
| Температура эксплуатации, град. С | от -40°С до +40°С |
| Нормативный срок службы крана, лет | 10 |
| Срок гарантийного обслуживания крана | 18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки |
| ОТТС № | TC RU E-RU.ГА06.00699 |
| Срок действия | с 12.05.2020 по – |
| Сертификат Соответствия № | ЕАЭС RU C-RU.МБ16.В.00088/20 |
| Срок действия | 30.04.2020 – 29.04.2025 |
Грузовысотные характеристики крана в зоне работы 260о и 360о градусов
